Hoce jos neko da pravi '69 fuzz?
Moderators: dejankuki, Trooper, Nedalm
Hoce jos neko da pravi '69 fuzz?
Sklepao sam vintage-style instant mojo eyelet plocicu u onom mom programcetu, koja bi trebalo da stane u onu manju hammond kutiju (B mislim, ploca je 5.25x4.5). Ako neko hoce da pokusa da pravi ovu pedalu, mozda bude od pomoci. Nisam je proverio jos, ali evo seme, pa ako neko ima vremena moze da uporedi. Video sam samo da sam propustio da stavim gde se povezuje baterija. + ide na GND, - ide na eyelet koji spaja contour pot sa 33k otpornikom.
Negde na netu sam video da ljudi kazu da neke vrednosti kondenzatora treba da budu drugacije, ali bitno je da je topologija dobra.
layout http://diy-fever.com/temp/fuzz_face69.pdf
sema
Pozdrav,
Bane
Negde na netu sam video da ljudi kazu da neke vrednosti kondenzatora treba da budu drugacije, ali bitno je da je topologija dobra.
layout http://diy-fever.com/temp/fuzz_face69.pdf
sema
Pozdrav,
Bane
Re: Hoce jos neko da pravi '69 fuzz?
Nije toliki problem da se fizički napravi 69 fuzz, vać kako naći specifično uparene Ge tranzistore. Prva varijanra je da se iz USA nabavi već gotov par a druga je da se nađe dobra furda i da se komad po komad meri. Koliko me pamet služi hfe prvog tranzistora treba da je oko 80 a drugog oko 130. Bez ovoga cela priča nema smisla. Dobar fuzz treba da se totalno isčisti kada se smanji volumen na gitari.
Ko hoće da čita više o tome http://www.smallbearelec.com/HowTos/Fuz ... /FFFAQ.htm
P.S.
Komentar na šemu, idealno bi bilo da se upotrebi reverzni log umesto linearnog od 1K (naravno ovo kod nas nema). Sa lin potom je regulacija jako gruba. Ovu modifikaciju inače niko ne koristi, ali kada je već samogradnja u pitanju, bila bi dobrodošla.
Ko hoće da čita više o tome http://www.smallbearelec.com/HowTos/Fuz ... /FFFAQ.htm
P.S.
Komentar na šemu, idealno bi bilo da se upotrebi reverzni log umesto linearnog od 1K (naravno ovo kod nas nema). Sa lin potom je regulacija jako gruba. Ovu modifikaciju inače niko ne koristi, ali kada je već samogradnja u pitanju, bila bi dobrodošla.
Re: Hoce jos neko da pravi '69 fuzz?
reverse log moze da se fake-uje linearnim sa otpornikom u paralelu http://www.geofex.com/article_folders/p ... tscret.htm
Re: Hoce jos neko da pravi '69 fuzz?
hmm. fuzzface je dosta osetljiv i ne moze se koristiti iza vecine pedala, narocito ako nisu true bypass, a i ta prica sa germanijumima mi je poprilicno fishy... takodje, povremeno bude problema i kad se stavi bufferovana pedala i posle njega. ja volim taj zvuk, ali obican ff OGRANICAVA!
znam da ce me sad puristi zamrzeti. nije to to ako ne platis velike pare fulltoneu ili analogmanu za komadic mojo-a, zar ne? e pa, ovaj lik je resio sve probleme fuzzfacea:
http://user.eduhi.at/aquataur/aquataur/ ... heory.html
http://user.eduhi.at/aquataur/aquataur/ ... tical.html
kao prvo, sta je dobar fuzzface? za mene, onaj koji ima 60s shmek, ne preterano gaina i moze da se iscisti volumeom. znamo iz price, a i prakse, da ff ne podnosi nikakav buffer/aktivne magnete ispred i svi se povinuju tome pravilu. u suprotnom, zvuk ima previse visokih i ne cisti se sa smanjenjem volumea. ovaj lik je napravio takav buffer da se ff cisti kako treba sta god je ispred njega. takodje dodao je odgovarajuci izlazni buffer. istina, ako zelite 100% fuzzface ugodjaj, morate dodati kondenzator posle buffera, pa jos jedan buffer, da bi simulirali kapacitet kabla do pojacala i tako to. licno, radije bih stavio neki eq, al to vec bitno menja koncept. sto se tice gaina, da bi se lako cistio volumeom, tranzistori moraju imati manji hfe. nije bitno jesu li ge ili si, najbolje rade oni od oko 70 hfe.
sve to i mnogo vise mozete procitati na ovim stranicama.
ja imam 6 vintage si tranzistora (ne mogu da se setim oznake, videcu sutra/prekosutra, kad dodjem u bgd) sa hfe-om od 65-75, sa sve komplet pozlacenim nozicama, al ne verujem da cu ih davati kome.
znam da ce me sad puristi zamrzeti. nije to to ako ne platis velike pare fulltoneu ili analogmanu za komadic mojo-a, zar ne? e pa, ovaj lik je resio sve probleme fuzzfacea:
http://user.eduhi.at/aquataur/aquataur/ ... heory.html
http://user.eduhi.at/aquataur/aquataur/ ... tical.html
kao prvo, sta je dobar fuzzface? za mene, onaj koji ima 60s shmek, ne preterano gaina i moze da se iscisti volumeom. znamo iz price, a i prakse, da ff ne podnosi nikakav buffer/aktivne magnete ispred i svi se povinuju tome pravilu. u suprotnom, zvuk ima previse visokih i ne cisti se sa smanjenjem volumea. ovaj lik je napravio takav buffer da se ff cisti kako treba sta god je ispred njega. takodje dodao je odgovarajuci izlazni buffer. istina, ako zelite 100% fuzzface ugodjaj, morate dodati kondenzator posle buffera, pa jos jedan buffer, da bi simulirali kapacitet kabla do pojacala i tako to. licno, radije bih stavio neki eq, al to vec bitno menja koncept. sto se tice gaina, da bi se lako cistio volumeom, tranzistori moraju imati manji hfe. nije bitno jesu li ge ili si, najbolje rade oni od oko 70 hfe.
sve to i mnogo vise mozete procitati na ovim stranicama.
ja imam 6 vintage si tranzistora (ne mogu da se setim oznake, videcu sutra/prekosutra, kad dodjem u bgd) sa hfe-om od 65-75, sa sve komplet pozlacenim nozicama, al ne verujem da cu ih davati kome.
Re: Hoce jos neko da pravi '69 fuzz?
Onda treba povećati vrednost lin pota R6 i dodati otpornik u paraleli sa C2. Za ovu varijantu bi mogle da dođu u obzir vrednosti od 5k lin za R6 i 1.2k za dodatni otpornik.bancika wrote:reverse log moze da se fake-uje linearnim sa otpornikom u paralelu
Re: Hoce jos neko da pravi '69 fuzz?

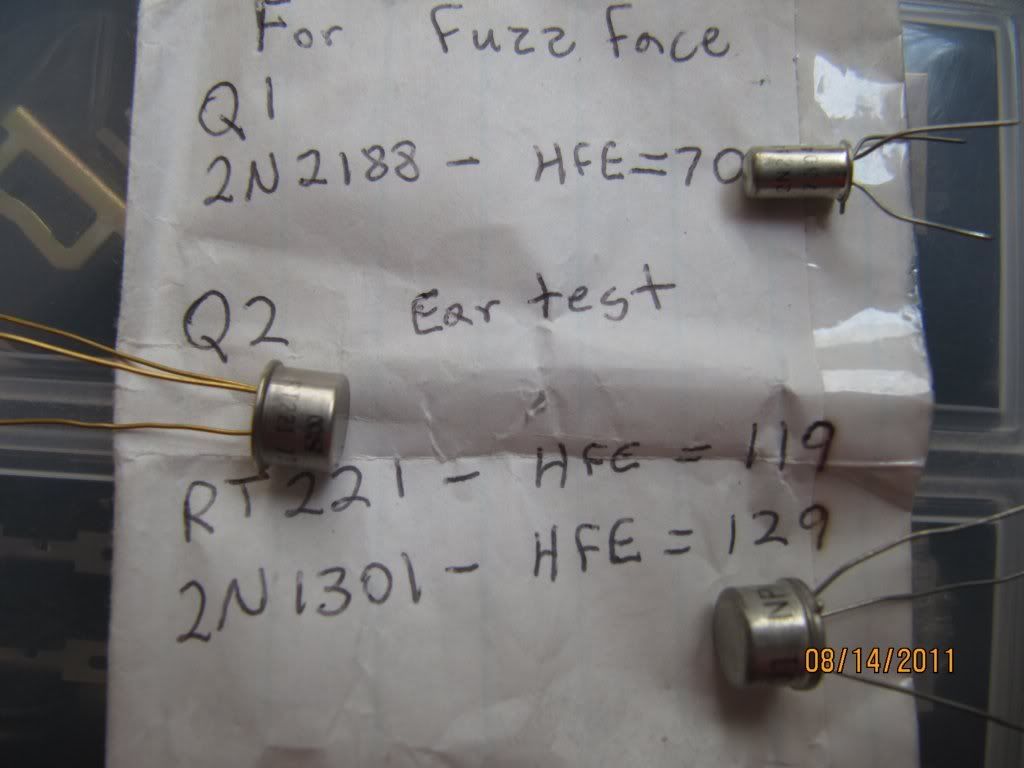

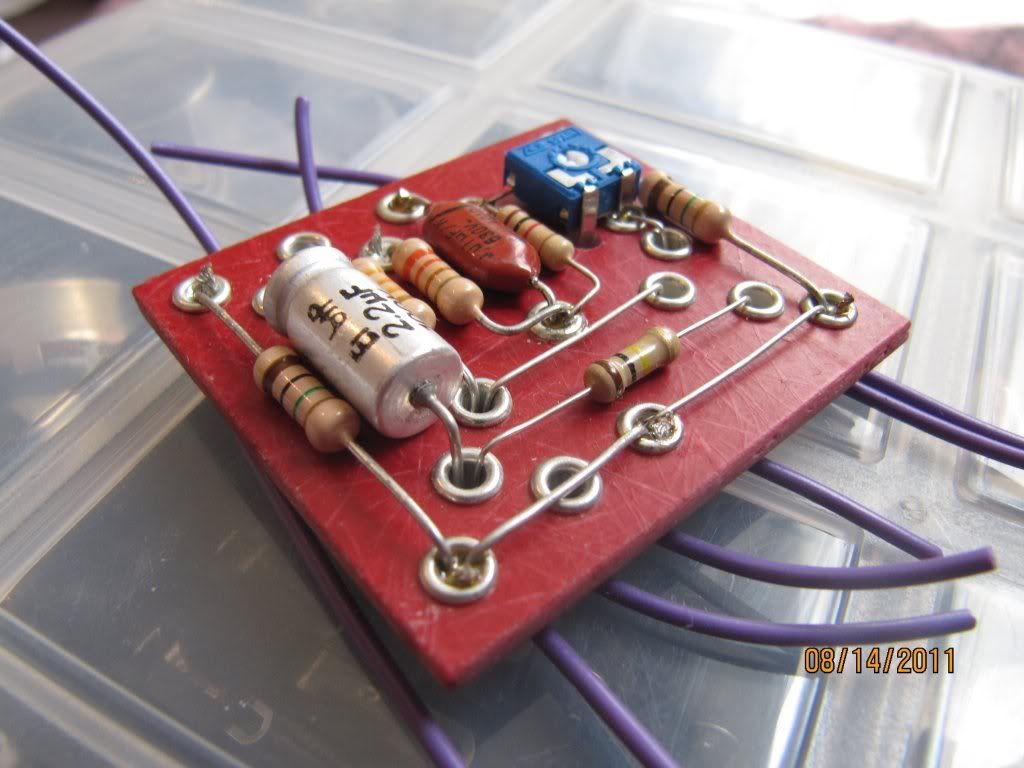

napravio sam malo progresa sa ovim. Dobra strana je sto su tranzistori koje imam izgleda savrseni za FF. Sva tri su germanijumska, jedan ima gain 70, drugi 119 i treci 129. Plocicu sam napravio i zalemio sve komponente osim tranzistora. E sad losa strana, nemam sve potenciometre i B kutija koju sam kupio izbusenu od pedalpartsplus.com je malo idiotski izbusena pa u njoj nema mesta za plocicu, osim ako ne preselim dzekove, a pitanje je i da li moze tako. Moracu da uzmem novu kutiju i potove iz inozemstva. Evo par fotki
Pozdrav,
Bane
Pozdrav,
Bane
Re: Hoce jos neko da pravi '69 fuzz?
Lepa pločica Čekamo probu. Ima ga na YT
Re: Hoce jos neko da pravi '69 fuzz?
Posto vec moram da porucujem, uzeo sam revlog pot, da se ne mlatim. Kutiju ce mi ofarbati ovako
Dodacu na plocicu pinove iz podnozja na svaki eyelet koji drzi tranzistore da mogu da ih menjam lako. Nadam se da ovi rade dobro sto sam dobio, ako ne kupicu nekoliko, MG iz Nisa bi trebalo da ima ge tranzistore.
Dodacu na plocicu pinove iz podnozja na svaki eyelet koji drzi tranzistore da mogu da ih menjam lako. Nadam se da ovi rade dobro sto sam dobio, ako ne kupicu nekoliko, MG iz Nisa bi trebalo da ima ge tranzistore.
Re: Hoce jos neko da pravi '69 fuzz?
Probao sam klasičan fuzz sa dva pota. Ovaj DIY ima četiri. Interesuju me ostala dva pota.
Kontrola BIAS ovde valjda služi da prilagodi pedalu različitim nivoima magneta (single, hum...).
Kakav je (očekivani) učinak kontrole CONTOUR?
Kontrola BIAS ovde valjda služi da prilagodi pedalu različitim nivoima magneta (single, hum...).
Kakav je (očekivani) učinak kontrole CONTOUR?
Re: Hoce jos neko da pravi '69 fuzz?
nije samo diy, ovo je kao fulltone '69 fuzz, samo sto su kod njega trimeri. Kazu za countour
Imas ovde detaljno objasnjeno sve u vezi FF i odatle mozes da skapiras sto su fulltone napravili tako kako jesu http://www.geofex.com/article_folders/f ... fffram.htm
Bias se igra sa ulaznom impedansom.A Contour Knob lets you dial in Midrange, Harmonics and Sustain
Imas ovde detaljno objasnjeno sve u vezi FF i odatle mozes da skapiras sto su fulltone napravili tako kako jesu http://www.geofex.com/article_folders/f ... fffram.htm
Re: Hoce jos neko da pravi '69 fuzz?
promenio u zadnjem trenutku na purple starlight...Purple haze all in my brain
Re: Hoce jos neko da pravi '69 fuzz?
lately things just dont seem the same
Re: Hoce jos neko da pravi '69 fuzz?
Odlično Bane!
Ali vidim na slici da nisi stavio tranzistore, bez toga ne može da radi, a a....
Šalim se... Počeo sam i ja da pravim ovaj fuzz, a kad ću završiti - ne zna se.
Ali vidim na slici da nisi stavio tranzistore, bez toga ne može da radi, a a....
Šalim se... Počeo sam i ja da pravim ovaj fuzz, a kad ću završiti - ne zna se.
Re: Hoce jos neko da pravi '69 fuzz?
hehe. Necu da ih lemim trajno da bi mogli da se menjaju lakse. Zalemicu na eyelete one pinove sa IC podnozja pa cu u to da guram pinove tranzistora. To sam radio pre sa dr boogey i drzalo je dobro
