Maxles pedale handmade

[bancika]

Izdignes grejanje za 100v dc...taman ce pomoci sa shumom od AC grejanja...

[maksabass]

imam i ja jedan mrezni koji radi na ravno 500V.Nesto kao 250-0-250 bi to rebalo da bude,no nema srednjeg izvoda.Po izgledu identican onom koga sam ugradio u moje pojacalo koji je imao takodje 4 izvoda ali je na izvodu HV imao 315V.I takodje identican izlazni trafo koji ima iste karakteristike kao i ovaj ugradjeni.Dakle trafo je verujem isti kao tvoj,i ja imam nedoumicu u vezi s njim.
Evo pitanje za poznavaoce ...moze li se tom trafou nekao izmisliti taj srednji izvod i bezbedno koristiti na tih 250V.Merenja AC napona izvoda na grejacimaje 6.3V,a kada se izmeri AC napon na jednom izvodu HV i jednom od grejaca pokazuje 250V.Verujem da je na samoj sasiji jedan izvod HV bio spojen sa izvodom za grejanje kao kod nekih raija ali boje je da pitam nekog ko bolje poznaje ove stvari...Bane?
Sto se tice izlaznog trafoa izmericu otpore na svim izvodima .pa ces po tome videti... mada sam citao da se pouzdano to rai na drugi nacin,propustanjem AC napona za grejanje kroz njega,ali je i ovako dovoljno.Aj ovako odmah koliko se secam*ali ovo nemojte uzimati za ozbiljno dok ne proverim)Sekundar ima tri izvoda,izmedju 1 i 2 ima znatno manje otpora nego izmedju 1 i 3 na kome ima oko 400ohm.Jendan kraj ide na HV ,drugi na pin 7 el84. od izvoda 1i3.Na slici se kod mene jasno vidi kondenzator izmedju njih,koji bi trebalo da zastiti sekundar.primar je sa znatno manjim otporom ,cini mi se nekih 1-5ohm.Ja sam na mom obelezio + i - kao je bilo povezano na radiju.Na primaru postiji jos jedan izvod koji nicemu ne sluzi kod mog je to izvod u sredini.

[fizikohemicar]

Ukapirao sam gde su primar i sekundar i na sekundaru je izmedju 1 i 2 je otpor oko 30 oma,a izmedju 1 i 3 oko 400 oma,kad sam merio (pre skoro godinu dana,ali se secam,jer muku mucim sa njim )...
Videcu na netu kako se radi podizanje grejanja,da bih iskoristio ove lampe koje imam,a nove su. Svidja mi se i ideja o stereo potu za gain kontrolu,o tome uopsete nisam ni razmisljao...
Ok,videcu kako cu da napakujem otpornike za HV,jer znam koliko koja lampica vice,pa cu da izracunam... Meni sa full wave rectifier-om daje oko 390V,pa cu odatle da krenem...
Mnogo me je nervirao izlazni trafo,jer nisam mogao nikako da provalim gde sta ide,pa sam kombinovao bio sve zivo i mislim da sam spalio jednu EL84 dok sam to butao i proveravao...
Pojacalo mi deluje interesantno i mislim da ima prilicno lep zvuk,a sa oko 5W snage je taman za sobu
Svako predlog je dobrodosao i hvala vam puno za sve informacije!!! Ako se ikad nadjemo u istom gradu,imate pivo od mene!

[bancika]

imam i ja jedan mrezni koji radi na ravno 500V.Nesto kao 250-0-250 bi to rebalo da bude,no nema srednjeg izvoda.Po izgledu identican onom koga sam ugradio u moje pojacalo koji je imao takodje 4 izvoda ali je na izvodu HV imao 315V.I takodje identican izlazni trafo koji ima iste karakteristike kao i ovaj ugradjeni.Dakle trafo je verujem isti kao tvoj,i ja imam nedoumicu u vezi s njim.
Evo pitanje za poznavaoce ...moze li se tom trafou nekao izmisliti taj srednji izvod i bezbedno koristiti na tih 250V.Merenja AC napona izvoda na grejacimaje 6.3V,a kada se izmeri AC napon na jednom izvodu HV i jednom od grejaca pokazuje 250V.Verujem da je na samoj sasiji jedan izvod HV bio spojen sa izvodom za grejanje kao kod nekih raija ali boje je da pitam nekog ko bolje poznaje ove stvari...Bane?
Sto se tice izlaznog trafoa izmericu otpore na svim izvodima .pa ces po tome videti... mada sam citao da se pouzdano to rai na drugi nacin,propustanjem AC napona za grejanje kroz njega,ali je i ovako dovoljno.Aj ovako odmah koliko se secam*ali ovo nemojte uzimati za ozbiljno dok ne proverim)Sekundar ima tri izvoda,izmedju 1 i 2 ima znatno manje otpora nego izmedju 1 i 3 na kome ima oko 400ohm.Jendan kraj ide na HV ,drugi na pin 7 el84. od izvoda 1i3.Na slici se kod mene jasno vidi kondenzator izmedju njih,koji bi trebalo da zastiti sekundar.primar je sa znatno manjim otporom ,cini mi se nekih 1-5ohm.Ja sam na mom obelezio + i - kao je bilo povezano na radiju.Na primaru postiji jos jedan izvod koji nicemu ne sluzi kod mog je to izvod u sredini.

Daleko sam od poznavaoca, al da probam...odakle je taj trafo sto ima 500V? Deluje mi nemoguce da je iz radija, a da nema CT. Previse je to napona. Ako si apsolutno siguran da nema CT, i ako imas dovoljno struje u njemu, jbg, mozes da visak napona pretvoris u toplotu, ionako ide zima Ako pravis class A pojacalo kao ovaj HO, mozes da stavis otpornik dovoljne snage i lepo ce da te greje

A za izlazni trafo. Ako je kondenzator preko sekundara, on ce da ti napravi low-pass filter i da sece visoke. Ako je dovoljno mali nece da se cuje razlika. Koje je vrednosti taj kondenzator?

Ja sam par puta pravio od radija i koristio sam tu metodu sa 6.3V na primaru da provalim sekundar i prenosni odnos izlaznog trafoa. Odnos napona na primaru i sekundaru kvadriras pa pomnozis impedansom zvucnika i to je impedansa koju ce izlazna lampa da "vidi". Npr, ako dobijes 0.17V na sekundaru, odnos napona (i samim tim broja namotaja) je 37. To na kvadrat je 1373. Ako ti je zvucnik 4ohma znaci da ce lampa da vidi malo preko 5K, sto je recimo za 6V6 idealno. Nije ekzaktna nauka, tj jeste ali ima velike granice tolerancije. Mozes lagano da vozis lampu na -20%/+50% od idealne impedanse.

[tomasz praznoslov]

Žurim pa ću na brzaka: Makso za taj trafo od 500v,
središnji izvod ti je spojen u jednu od dve ušice
gde je spojen izvod za grejanje, možeš da provališ
koju od dve gledajući iz profila trafo, inače baš taj
izvod od 6,3 ima veću amperažu(deblja žica) u odnosu
na drugi izvod (ako uopšte ima drugog izvoda od 6,3)
jer bi taj drugi izvod služio samo za ispravljačicu.

[maksabass]

Ajd ja cu da uslikam taj trafo da bi bilo jasnije o cemu se zapravo radi...mada je identican po izgledu kao ovaj u pojacalu ,naravno kao i izlazni trafo,pa po tome cenim da su iz identicnih radija.
Da bib ilo jasnije onima koji se nisu susretali s tim da vide kako je povezan radijo ...*koji sam ja imao* ,posto ih ima 4 ,jedan izvod HV i jedan izvod za grejanje su bili spojeni na samom trafou-jasno vidljivo.Kad se izmere AC naponi na tom trafou 1i4 daju 250V ,a 2i3 (koji su sa debljim zicama) daju 6.3V.
U slucaju trafoa koji daje 500V izmedju 1i2 je tih 500V a izmedju jasno vidljivih debljih zica na 3i4 je 6.3V.Izmednju ni jednog voda nema kratkog spoja,pa sam zbog toga pitao ,dal bi mogao jedan kraj HV i jedna vod za grejanje da se kratko spoje.Iskreno nisu mi bas najajsnije neke stvari u tom pogledu...informacija o tome ima malo ,a ja se ne bi igrao sa visokim naponima...
Sto se tice kondenzatora na izlaznom trafou on stoji tamo gde je povezan trafo sa HV...i stajao je i u radiju,i to na oba primerka izlaznog trafoa koje imam i iznaosi 4n7.
Naravno Hvala svima koji su tu da pomognu...

[banjacNT]

Makso, danas sam sa sela doneo stari Ei Paloma radio, hvata sve zivo, od Luksemburga do Temisvara...
Jel moze od tog cuda da se napravi pojacalo kao iz tvoje manufakture?

[maksabass]

Verujem da moze...jel to lampas?ako jeste moze...svrati ovih dana i ponesi starinu da vidimo o cemu se radi uzivo i uz kaficu i rakiju na tenane da ga prostudiramo

[banjacNT]

Svracam pod obavezno zemljak, samo da se organizujem s obavezama, i cim uhvatim prvi luft s vremenom, eto mene.
Da li je lampas ili ne, ne znam, valjda jeste, cim ga otvorim javljam ti.

[maksabass]

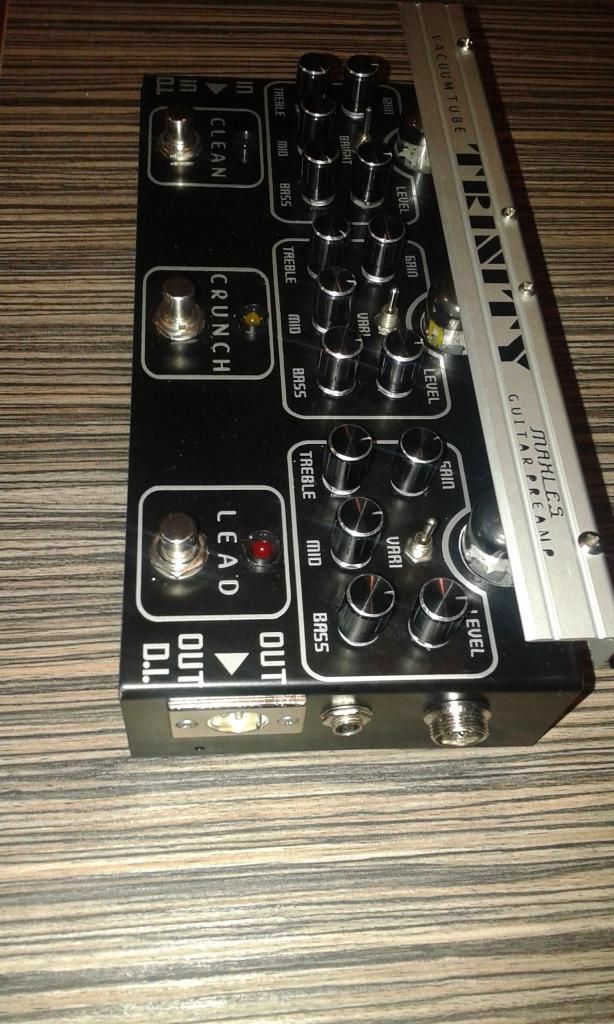

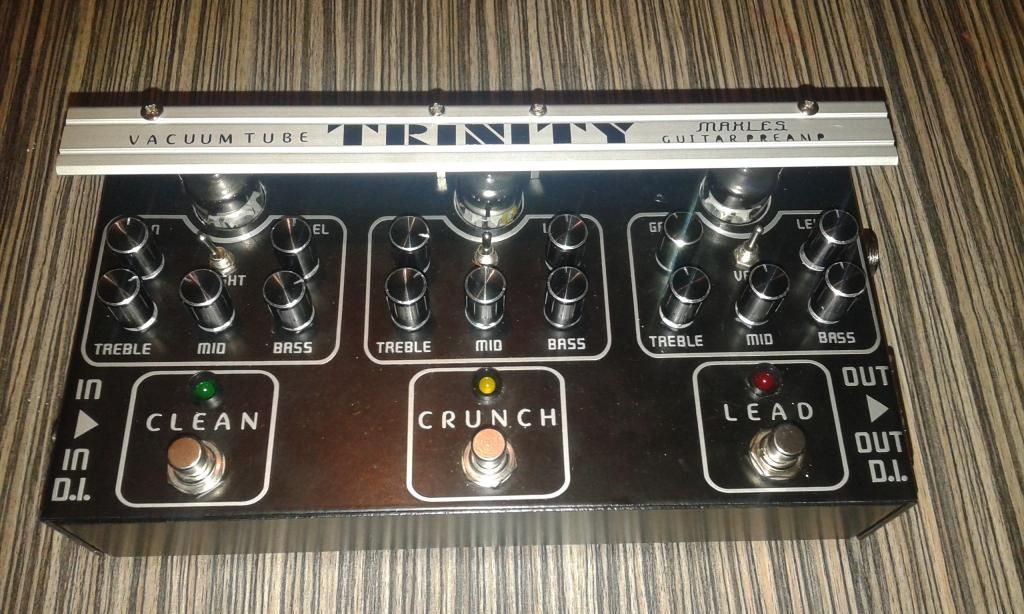

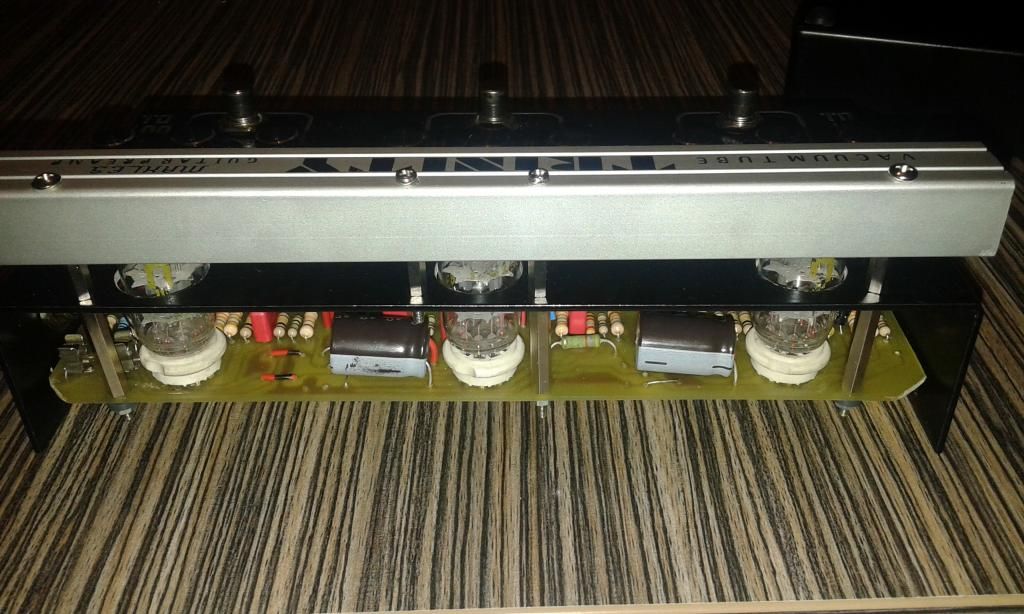

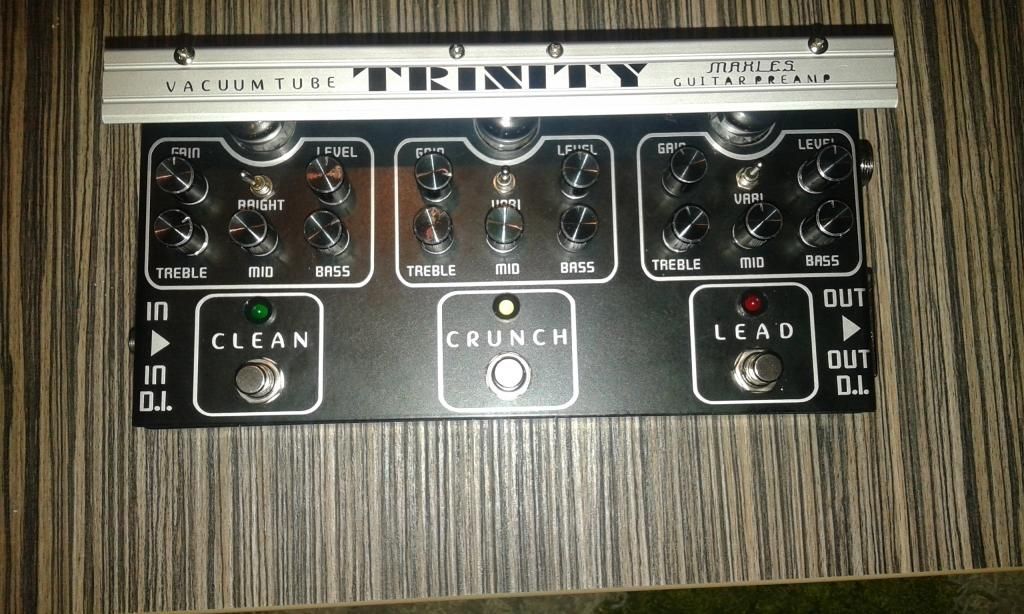

evo je napokon TRYNITY...


pedala tj.preamp se napaja sopstvenim externim napajanjem koje daje nekih 350V i 12V za grejanje i ostale SS elemente.
Ovo je da tako kazem experimentalna varijanta ,bar sto se tice zvukova koje moze da proizvede...postoje jos niz mogucnosti za tweek-ovanje...onako po zelji i ukusu...mada ovakva kakva je ima sve sto treba da ima...perfektno cisti clean bogat middlovima,veoma versatilan i dinamicki crunch i dobro zasiceni lead sa dost sustain-a.Pedala ima fx send/ret,tako da se na njoj mogu povezati pedale i sve to proci kroz DI box za diraktno sviranje u mikseru.Switch mehanizam kao sto rekoh omogucuje jako brzo plelazenje sa kaknala -samo jednim pritiskom prelazite na zeljeni kanal ,bez predhodnog gasenja kanala koji je bio u funkciji.Dimenzije pedale su 250X120mm ...ima li pitanja?Zeli li je neko ?

[andrej]]

ajd kad radis klonove, znamo sta da ocekujemo, al za ove originalne radove bi valjalo da usnimis nesto, da cujemo.

[maksabass]

Bice snimka svakako samo da navatasm nekog...da ne bi ja svojim izvodjenjem na gitari uprskao stvari...uskoro,uskoro

[maksabass]

Iz tehnickih razloga moram da dupliram slike...molim moderatora da ukloni prosli post sa slikama...potkrale se kako se to ranije zvalo stamparke greske...deblelo sam se za...he ...bo...dobro je da nije bilo gravura.
Moram da priznam da kad se oko neke pedale debelo icimam u nastojanju da sve bude ok...desi se na kraju i neka greska.S druge strane nastojim da sto se tice same elektronike bude sto beskompromisnije i funkcionalnije...a ovo sto se kaze dizajn i to mi nije bas ni jaca strana...sta da radim kad moram sve sam,od pocetka do kraja
evo novih slika sa ispravkama...uzivajte





imate li predlog sta sledece raditi...mozda neki SUPER PEDALBOARD...sve sam isprojektovao,samo mi fale novci da ga pretocim u delo.Potosio sam dosta oko izrade ove pedalice i napajanja za nju...ali stvaro odlicno radi...uskoro ce biti usnimljena da bi zajedno podelili misljena ,treba li sta doradjivati po pitanju zvuka

[Kill surf city]

Ja sam mislio da je trejdmark ime sa y, da te ne tuze tc electronic

Spoiler:

Ovo mi se cini kao tezga masina, a nisam siguran da ljudi koji se time bave zele da imaju jos i brigu oko cevi.

Razmisljam naglas, ali svakako nisam iz te price, pa je ovo samo, like, my opinion, man.

[maksabass]

I ja razmisljam na glas...pa evo mog misljenja...
Tezgarosi,ko tezgarosi ko sto rece jednom mr.Cortex -dobro je on to opisao da ga ne citiram,mozete to potraziti ovde u temi.No kad pravim pedalu gledam da bude sto prilagodljivija uslovima sviranja.kad to kazem mislim na to da je zgodna za rukovanje.Imam utisak da sve te firme ganjaju svoj fazon po cemu su i prepoznatljive,a mi ljudi koji sviramo ,zelici malo od ovoga ,malo od onoga,moramo da se dobro ispruzimo ,ne bi li imali taj komad zadovoljstva pred sobom i u rukama.I onda gomila neke opreme koja uopste nije jeftina.To je razlog zbog cega sam se bacio trazenje nekog kompromisnog resenja,sto je slucaj i sa ovom pedalom.
Kao start sam uzeo tranzistorska resenja za test,i moram da priznam da se nisam bas odusevio,ali i sve to je radilo jako solidno.Tu je trebalo mnogo eksperimentisanja,i raznoraznih merenja-osciloskopi i cuda...pa sam se smorio simulirajuci neke zvukove -kakve recimo ima lampa.I onda reko,zasto da ne,jeste je kudikamo skuplje ali bar se ne igram simulacijama vec radim nesto konkretno.I onda prosto receno uporedim tranzistorsku simulaciju sa lampom i kazem I RAZLIKE-DRASTICNE.Neznam na koju su foru recimo bogner pedale iscupali tu neku opaku simulaciju lampe...jbg...inzenjeri-ozbiljna firma...meni je kazem bilo jednostavnije.Hocu sugurno da izradim na istu foru i tranzistorca,ali polako...ulog u ovu pedalu je znatan...onako po secanju preko 150e...nisam hteo da racunam vise -da odma ne odustanem od izrade. Ali to sto sam dobio vredi znatno vise...kao prvo moje zadovoljstvo,a kao drugo uporedjujuci cenu sa drugim pedalama ove vrste,opet manje kosta,mislim da je funkcionalnija o pomenutih.Sto se tice odrzavanja lampaskih predpojacala ili pedala...nije to uopste tolika briga oko toga ,koliko se neki tripuju,jer koliko ja znam u preampovima pedale traju i traju,i ako ih ne upropasti rukovanje HV-om tj.stand by ...trajace bogami dosta.e sad sa njima se mozete malo igrati u smislu menjati ih te ovu -te onu veoma lako,sa trazistorima to ne ide tako...i eto prednosti lampe u tom pogledu.A u pogledu dinamike -uh-tu se cinimi se ne meri ni sa cime-.Vi recimo mozete na trinity crunch kanalu u zavisnosti koliko jako <gazite>zice dobiti clean,preko blagog drive-a pa do bas bogatog crunch-a...tu je poenta.Vec lead je zamisljen da vrlo brzo udje u drive...ali i njega mozete koristiti kao meddium drive sa drugacijim karakterom zvuka u odnosu na crunch.Vec clean kanal ,je cist...gainom cete samo promeniti manje vise strukturu tona,ali ce boja ostati cista.
Toliko za sad
